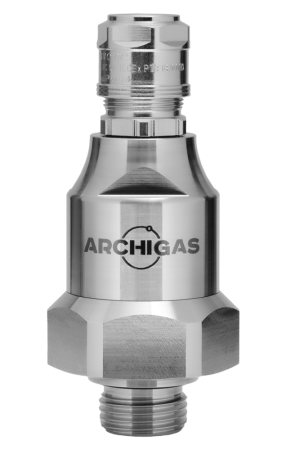

TCD3000 SiA – H2-Gasanalysator mit ATEX Zertifizierung

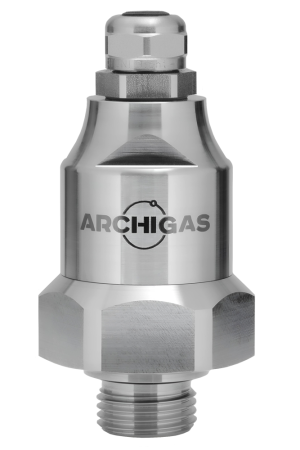

TCD3000 Si – H2-Gasanalysator
Die Variante TCD3000 Si ist konzipiert zur Wasserstoffdetektion für Bereiche außerhalb der ATEX-Zone. Der kompakte und robuste Gasanalysator eignet sich hervorragend für die präzise, schnelle und empfindliche Messung von quasi-binären Gasgemischen.
Die Messung basiert dabei auf dem Prinzip der Wärmeleitfähigkeit (TCD = Thermal Conductivity Detector). Diese Technologie ist prädestiniert für die Messung von Gasen mit stark unterschiedlichen Wärmeleitfähigkeiten wie zum Beispiel H2 und O2.
Vorteile des TCD3000 SiA und TCD3000 Si
- Überragende Präzision und Geschwindigkeit in der Wasserstoffkonzentrationsmessung: Die Gasanalysatoren zeichnen sich durch eine branchenführende Reaktionszeit von < 30 ms und einem Messbereich von wenigen ppm bis 100 Vol.% aus, speziell entwickelt für die neuen Anforderungen der Wasserstoffinfrastruktur in der Energiewirtschaft und Prozessindustrie.
- Unübertroffene Robustheit für anspruchsvolle Umgebungen: Optimiert für den Einsatz in feuchten Umfeldern widerstehen die Geräte Kondensat und Wasser ohne Schäden und bieten präzise Messungen bis zu einem Druck von 200 bar – ideal für Elektrolyseure, Brennstoffzellen und andere Wasserstoffanwendungen.
- Maximale Sicherheit, minimale Wartung: Durch schnelle und zuverlässige Explosionslevel- Überwachung steigern der TCD3000 SiA und der TCD3000 Si die Arbeitssicherheit entscheidend. Die Geräte stellen eine langfristige Investition mit einer erwarteten Lebensdauer von bis zu 10 Jahren dar.
- Anpassungsfähigkeit trifft Wirtschaftlichkeit: Die einschraubbaren und extrem kompakten Gasanalysatoren sparen Raum und Kosten. Dank ihnen lassen sich die unterschiedlichsten Gasgemische ohne zusätzliche Probenaufbereitung messen – eine hocheffiziente Lösung, die in Leistung und Preis den Wettbewerb übertrifft.
TCD3000 SiA und TCD3000 Si Spezifikationen
|
SiA Abmessungen & Gewicht |
H: 96 mm, Ø: 45 mm, 740 g
|
|
Si Abmessungen & Gewicht |
H: 91 mm, Ø: 45 mm, 440 g
|
|
Gasanschluss |
G 1/2″ oder NPT 1/2″ |
|
Spannungsversorgung |
24 ±25% VDC, < 5 W |
|
Analogausgang |
4-20 mA potenzialgebunden, RL ≤ 750 Ω |
|
Serielle Schnittstelle
|
RS485, Baudrate 38400 / Daten 8 Bit |
|
Umgebungstemperatur |
-40 bis +90 °C
|
|
Messgastemperatur |
-40 bis +90 °C / +125°C |
|
Reaktionszeit |
≤ 30 ms |
|
T90-Zeit |
< 1 s |
|
Anwärmzeit |
< 1 min |
|
Messgasdruck |
0,9 bis 200 bar (absolut) |
|
Messgasdurchfluss |
0 bis 10 m/s (größere Durchflussraten auf Anfrage) |
|
Rauschen |
< 10 ppm |
|
Messwertdrift |
< 100 ppm / Woche |
|
Wiederholpräzision |
< 100 ppm |
|
Temperatureinfluss |
< 50 ppm / 10 K |
|
Einfluss Messgasdruck im Nullpunkt |
< 25 ppm / 10 hPa; ab 1 MPa < 2 ppm / 10 hPa |
|
Einfluss Messgasdruck bei Ausschlagsgas |
< 100 ppm / 10 hPa; ab 1 MPa < 10 ppm / 10 hPa |
|
Einfluss Messgasdurchfluss im Nullpunkt |
< 25 ppm / 10 l/h |
|
Einfluss Messgasdurchfluss bei Ausschlagsgas |
< 100 ppm / 10 l/h |
Alle Angaben beziehen sich auf den Messbereich 0,5 vol.% H2 in N2
TCD3000 SiA Downloads
TCD3000 SiA Zertifikate
TCD3000 SiA und TCD3000 Si Optionen
|
Mehrere Justierungen für einen Sensor möglich |
Mehrere Lineralisierungskurven, verschiedene Messbereiche und andere Gaspaare können auf einem Gerät abgespeichert werden (Manuelle Umschaltung) |
|
Druckkompensation |
Wärmeleitfähigkeit ist druckabhängig, deswegen muss ein konstanter Druck bei der Messung vorhanden sein. Ist der Druck nicht konstant, kann durch eine zusätzliche Druckmessung der Fehler herausgerechnet werden. Auf Anfrage stellen wir eine Kompensationskurve bereit |
|
Individuelle Einstellungen möglich, die über die technischen Spezifikationen hinausgehen |
Individuelle Anpassung für z.B. höhere Gastemperaturen, radioaktive Umgebung, besonders kleine Durchflussströme |
|
Höhere Druckbereiche |
Auf Anfrage auch Einstellungen für hohe Druckbereiche >200 bar |
|
Expresslieferung möglich |
Je nach Kapazität und Absprache auch kurzfristige Lieferung möglich
|
|
Andere Anschlüsse, z.b. NPT ½“ |
Standard G 1/2“ – weitere Anschlüsse wie z.B. NPT 1/2“ auf Anfrage |
|
Auch ohne ATEX als Si Variante bestellbar |
Für Einsätze außerhalb der ATEX Schutzzone
|
TCD3000 SiA Zubehör
TCD3000 Transmitter
Insbesondere für Bypass-Messungen, wenn eine Detektion im Prozess nicht möglich bzw. gewünscht ist, und für geringere Durchflussraten bietet sich der kostengünstigere und ATEX-freie TCD3000 Transmitter an. Als ebenfalls besonders kompakte und robuste Option zur Wasserstoffdetektion eignet sich gleichermaßen hervorragend für die präzise, schnelle und empfindliche Messung von quasi-binären Gasgemischen. Diese basiert genauso auf dem Prinzip der Wärmeleitfähigkeit (TCD – Thermal Conductivity Detector), also der Technologie, die prädestiniert ist für die Messung von Gasen mit stark unterschiedlichen Wärmeleitfähigkeiten wie zum Beispiel H2 und O2.
Vorteile des TCD3000 Transmitters
Hohe Präzision und Geschwindigkeit in der Wasserstoffkonzentrationsmessung: Der TCD3000 Transmitter zeichnet sich durch eine branchenführende Reaktionszeit von < 30 ms und einem Messbereich von wenigen ppm bis 100 Vol.% aus, speziell entwickelt für die neuen Anforderungen der Wasserstoffinfrastruktur in der Energiewirtschaft und Prozessindustrie.
Besondere Robustheit für anspruchsvolle Umgebungen: Optimiert für den Einsatz in feuchten Umfeldern widersteht das Gerät Kondensat und Wasser ohne Schäden und bietet präzise Messungen bis zu einem Druck von 200 bar – ideal für Elektrolyseure, Brennstoffzellen und andere Wasserstoffanwendungen.
Maximale Sicherheit, minimale Wartung: Durch schnelle und zuverlässige Explosionslevel-Überwachung steigert der TCD3000 Transmitter die Arbeitssicherheit entscheidend. Das Gerät ist eine langfristige Investition mit einer erwarteten Lebensdauer von bis zu 10 Jahren.
Anpassungsfähigkeit trifft Wirtschaftlichkeit: Der extrem kompakte TCD3000 Transmitter spart Raum und Kosten. Dank ihm lassen sich die unterschiedlichsten Gasgemische ohne zusätzliche Probenaufbereitung messen – eine hocheffiziente Lösung, die in Leistung und Preis den Wettbewerb übertrifft.
TCD3000 Transmitter Spezifikationen
|
Abmessungen mit Anschlüssen; Gewicht |
H: 78 mm, B: 72 mm, T: 35 mm; 430 g
|
|
Gasanschluss |
6 mm |
|
Spannungsversorgung |
24 ±25% VDC, < 5 W |
|
Analogausgang |
4-20 mA potenzialgebunden, RL ≤ 750 Ω
|
|
Serielle Schnittstelle |
RS485, Baudrate 38400 / Daten 8 Bit
|
|
Umgebungstemperatur |
-40 bis +90 °C
|
|
Messgastemperatur |
-40 bis +90 °C / +125 °C |
|
Reaktionszeit |
≤ 30 ms |
|
T90-Zeit |
< 1 s |
|
Anwärmzeit |
< 1 min |
|
Messgasdruck |
0,9 bis 200 bar (absolut) |
|
Messgasdurchfluss |
0 bis 120 l/h (größere Durchflussraten auf Anfrage) |
|
Rauschen |
< 10 ppm |
|
Messwertdrift |
< 100 ppm / Woche |
|
Wiederholpräzision |
< 100 ppm |
|
Temperatureinfluss |
< 50 ppm / 10 K |
|
Einfluss Messgasdruck im Nullpunkt |
< 25 ppm / 10 hPa; ab 1 MPa < 2 ppm / 10 hPa |
|
Einfluss Messgasdruck bei Ausschlagsgas |
< 100 ppm / 10 hPa; ab 1 MPa < 10 ppm / 10 hPa |
|
Einfluss Messgasdurchfluss im Nullpunkt |
< 25 ppm / 10 l/h |
|
Einfluss Messgasdurchfluss bei Ausschlagsgas |
< 100 ppm / 10 l/h |
Alle Angaben beziehen sich auf den Messbereich 0,5 vol.% H2 in N2
TCD3000 Transmitter Downloads
Zertifikate
TCD3000 Transmitter Optionen
|
Mehrere Justierungen für einen Sensor möglich |
Mehrere Lineralisierungskurven, verschiedene Messbereiche und andere Gaspaare können auf einem Gerät abgespeichert werden (Manuelle Umschaltung) |
|
Druckkompensation |
Wärmeleitfähigkeit ist druckabhängig, deswegen muss ein konstanter Druck bei der Messung vorhanden sein. Ist der Druck nicht konstant, kann durch eine zusätzliche Druckmessung der Fehler herausgerechnet werden. Auf Anfrage stellen wir eine Kompensationskurve bereit |
|
Individuelle Einstellungen möglich, die über die technischen Spezifikationen hinausgehen |
Individuelle Anpassung für z.B. höhere Gastemperaturen, radioaktive Umgebung, besonders kleine Durchflussströme |
|
Höhere Druckbereiche |
Auf Anfrage auch Einstellungen für hohe Druckbereiche >200 bar |
|
Expresslieferung möglich |
Je nach Kapazität und Absprache auch kurzfristige Lieferung möglich
|
|
Andere Anschlüsse möglich |
Auf Anfrage sind weitere Anschlussoptionen möglich |
